Večer, rodina u televize – a najednou tma. Někdo jde poslepu ke skříňce v předsíni, nahmatá páčky a přemýšlí, kterou vlastně zvednout. Jestli tohle znáte, tenhle článek je pro vás: co v rozvaděči vlastně bydlí, co smíte zvednout sami a kdy je čas volat elektrikáře.
Nejdřív: který rozvaděč vlastně řešíte?
Tohle je zrada, kterou vám nikdo neřekne. „Rozvaděč“ je jedno slovo pro několik úplně různých věcí a dvě z nich nemají s elektřinou společného vůbec nic. Než budete hledat dál, najděte si v tabulce ten svůj:
| Typ | Co to je | Kde ho najdete |
|---|---|---|
| Elektroměrový (přípojkový, pilíř) | Skříň s elektroměrem a hlavním jističem před ním | Na hranici pozemku nebo na vnější stěně domu |
| Domovní / bytový | Rozvodnice s jističi okruhů, chráničem a přepěťovkou | Uvnitř, obvykle v předsíni nebo technické místnosti |
| Podružný | Napájený z hlavního, obsluhuje část objektu | Patro, garáž, dílna |
| Staveništní / stavební | Dočasný odolný rozvaděč se zásuvkami pro nářadí | Na stavbě |
| Datový (rack, 19″) | Plechová skříň na patch panely a síťové prvky. S elektroinstalací nesouvisí | Serverovna, technická skříň |
| Podlahového topení | Ve skutečnosti rozdělovač topné vody, ne elektro | Skříňka ve zdi u podlahovky |
| Hydraulický | Díl stroje, který rozvádí tlakový olej | Traktor, bagr, nakladač |

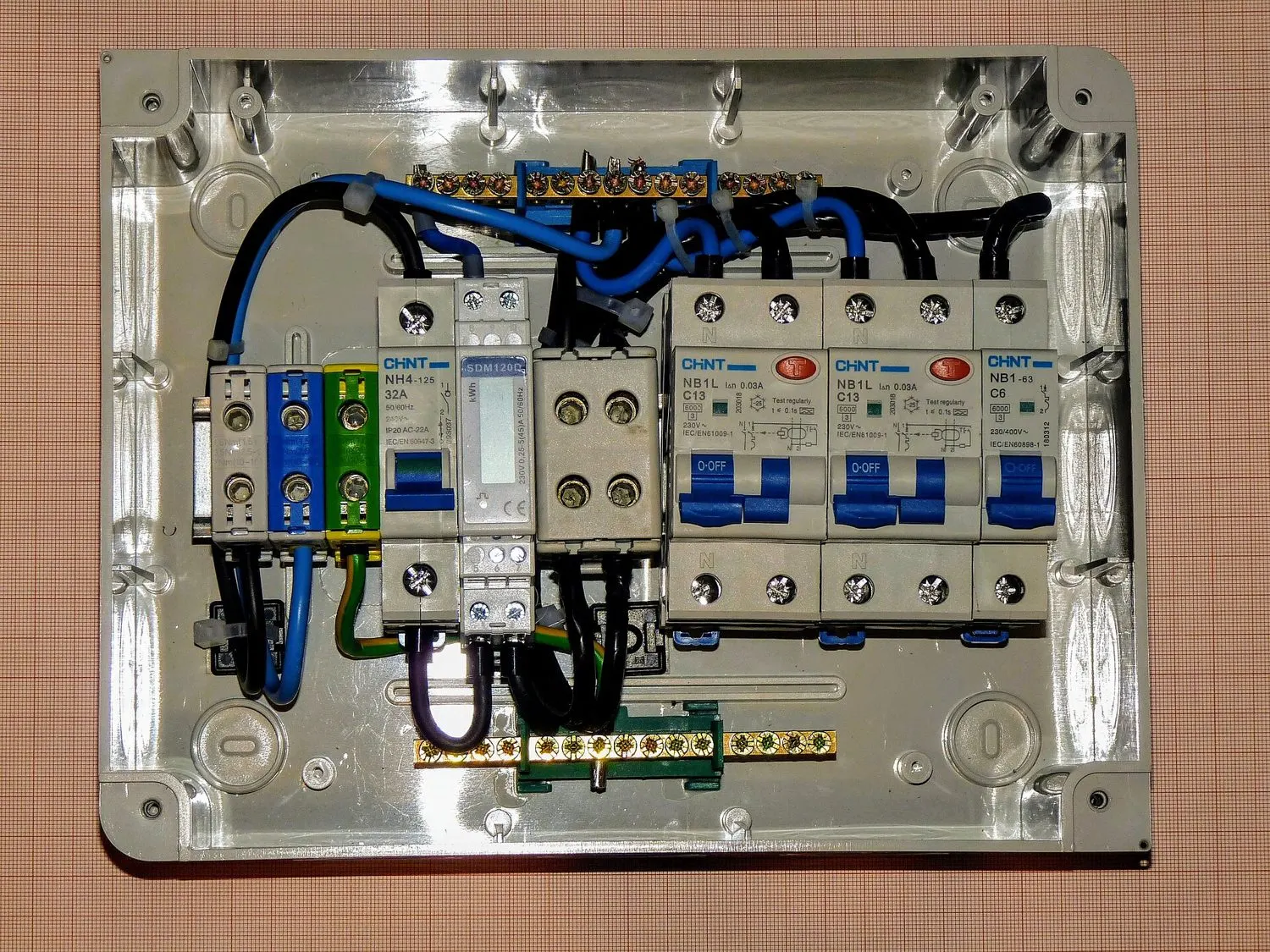

Co v rozvaděči najdete
Jističe okruhů – každá páčka hlídá jeden okruh (zásuvky v kuchyni, světla, bojler). Když okruhem teče víc, než snese vedení, jistič vypne. Písmeno na jističi říká, jak rychle: B je na běžné zásuvky a světla, C snese náběhový proud motorů – kompresor nebo čerpadlo by béčko shazovaly.
| Značka | Vypne okamžitě při | Kam se dává |
|---|---|---|
| B | 3 až 5násobku jmenovitého proudu | Zásuvky a světla v domácnosti |
| C | 5 až 10násobku | Motory, kompresory, čerpadla, bojlery |
| D | 10 až 20násobku | Transformátory, svářečky, průmyslové stroje |
Číslo na jističi (10, 16, 20, 25 A…) říká, kolik proudu okruh unese. Běžně platí dvojice 1,5 mm² kabel a jistič 10 A na světla a 2,5 mm² a 16 A na zásuvky. Silový spotřebič, jako je varná deska, dostává samostatný okruh, který navrhne elektrikář podle štítku.

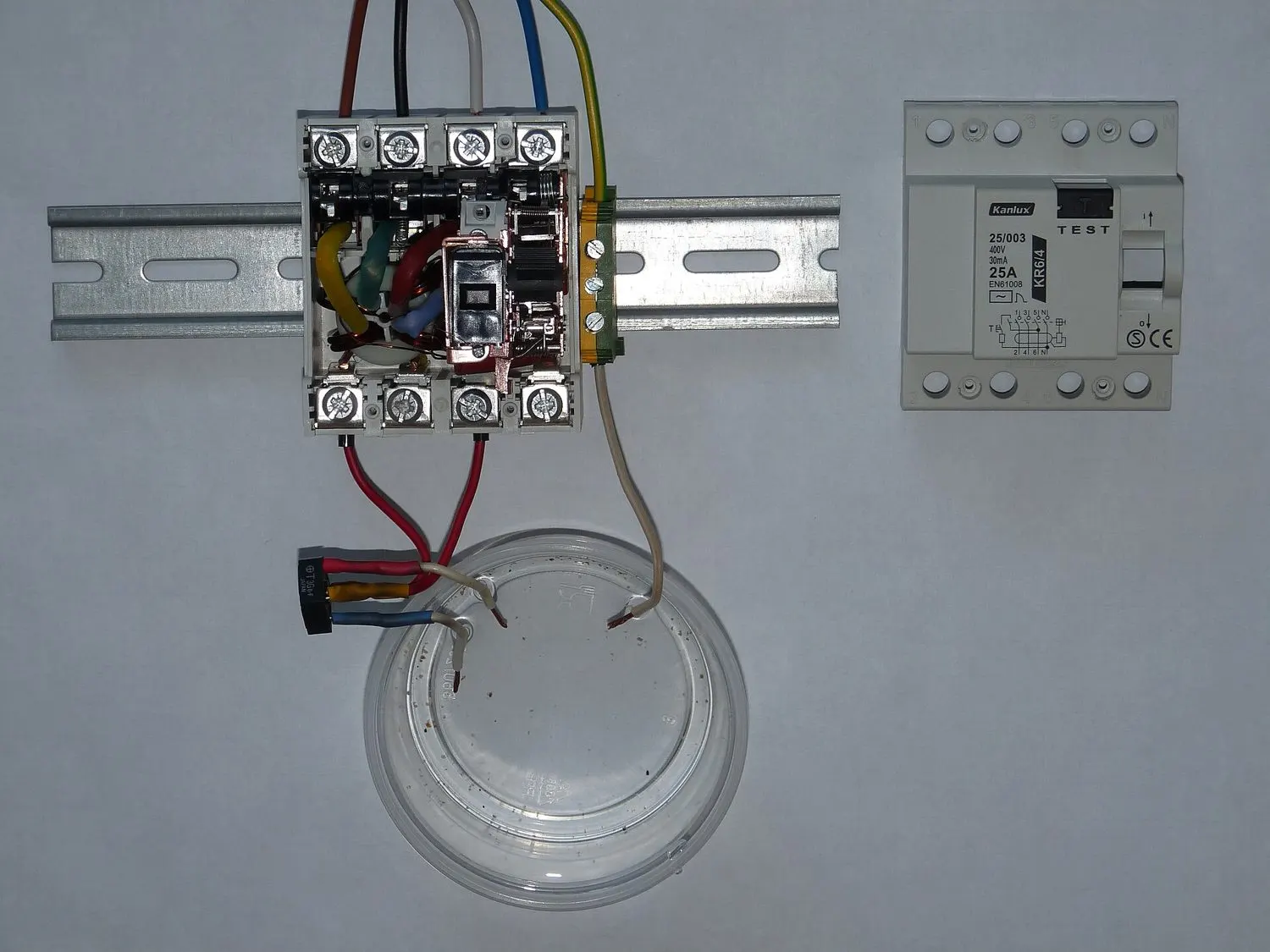

Proudový chránič (RCD) – nejdůležitější kus v celé skříni. Porovnává, kolik proudu do obvodu teče a kolik se vrací. Když se část ztrácí – třeba přes lidské tělo – vypne během zlomku sekundy. Norma (ČSN 33 2000-4-41 ed. 3) ho dnes vyžaduje na zásuvkových okruzích do 32 A, a to s citlivostí 30 mA. Dřív se požadavek týkal jen okruhů do 20 A, rozsah se tedy rozšířil. Vlastní, přísnější kapitolu mají navíc prostory s vanou a sprchou.
Přepěťová ochrana (SPD) – tři stupně obrany proti blesku a přepětí: T1 svede hrubou ránu, T2 v rozvaděči dočistí, T3 u citlivé elektroniky doladí. V novostavbách dnes prakticky standard.
Hlavní jistič většinou sedí v elektroměrovém rozvaděči a bývá zaplombovaný distributorem – plomby nechte na pokoji, jinak řešíte problém, který jste mít nemuseli.
Elektroměrový rozvaděč: co řeší stavebníci
Tohle je nejhledanější typ hned po tom domovním a řeší ho každý, kdo staví. Je to skříň, ve které sedí elektroměr a hlavní jistič před ním, a umisťuje se vždy na veřejně přístupné místo, tedy na hranici pozemku nebo na vnější stěnu objektu, aby k němu měl distributor přístup i bez vás.
Hlavní jistič v něm bývá zaplombovaný distributorem. Plomby nechte na pokoji, jinak řešíte problém, který jste mít nemuseli. A pozor na tu záměnu s HDS z tabulky nahoře, viz box na začátku článku.
Pod omítku, na omítku, nebo ven?
| Provedení | Kdy se hodí | Pozor na |
|---|---|---|
| Pod omítku (vestavný) | Byty a novostavby, kde se stejně seká. V interiéru nenápadný | Rozšíření znamená znovu sekat zeď |
| Na omítku (nástěnný) | Technická místnost, garáž, dílna, sádrokarton, panel | Je vidět |
| Venkovní | Přípojka, zahrada, dílna venku | Krytí, viz níže |
IP krytí říká, jak je skříň odolná. První číslo je ochrana proti pevným tělesům a dotyku, druhé proti vodě: IP44 zvládne stříkající vodu, IP54 přidává částečnou ochranu proti prachu a IP65 je prachotěsný a odolá i tryskající vodě. U venkovních rozvaděčů se běžně sahá po IP65, i když to samo o sobě není normou nařízené.
Staveništní rozvaděč a jeho vlastní pravidla
Rozvaděč na stavbě má přísnější režim než ten doma, protože stojí venku, jezdí se s ním a připojuje se do něj nářadí. Musí mít krytí minimálně IP44, snadno přístupný hlavní vypínač a být typově zkoušený a odolný mechanickému poškození.
Co smíte sami – a co už ne
| Smíte | Nesmíte |
|---|---|
| nahodit vypadlý jistič nebo chránič | cokoliv za krytem rozvaděče |
| stisknout TEST tlačítko chrániče (občas to udělejte) | měnit či přidávat jističe |
| vyměnit žárovku | „vylepšovat“ jistič B za C, aby nevypadával |
Kdo smí do rozvaděče: pozor, pravidla se změnila
Spousta článků na internetu pořád cituje vyhlášku 50/1978. Ta ale od 1. července 2022 neplatí – nahradilo ji nařízení vlády č. 194/2022 Sb. Princip zůstal: do rozvaděče smí jen člověk s elektrotechnickou kvalifikací. Laik obsluhuje (páčky, test), elektrikář zasahuje.
A revize? Výchozí se dělá před prvním uvedením do provozu (novostavba, součást kolaudace), mimořádná po zásahu do instalace a pravidelná podle prostředí. Lhůty podle ČSN 33 1500 a navazujících norem:
| Lhůta | Kde |
|---|---|
| půl roku | Prozatímní zařízení staveniště |
| 1 rok | Mokré prostředí, pojízdné a převozné prostředky |
| 3 roky | Vlhké prostředí, školy, hotely, ubytovny |
| 4 roky | Venkovní prostředí a pod přístřeškem |
| 5 let | Běžné prostředí, tedy rodinný dům a byt |
U konkrétního objektu lhůtu potvrdí revizní technik. A jeden praktický důvod, proč to neodkládat: platná revizní zpráva bývá zásadní při pojistné události. Orientačně stojí revize bytu kolem tří tisíc, u domu spíš čtyři a půl, podle rozsahu a regionu.
Časté dotazy
Proč mi vypadává jistič?
Buď je okruh přetížený (rychlovarka + trouba + mikrovlnka na jedné větvi), nebo je někde porucha. Zkuste odpojit spotřebiče a nahazovat postupně – když padá dál, volejte elektrikáře. Výměna za silnější jistič problém neřeší, jen ho schová.
K čemu je tlačítko TEST na chrániči?
Simuluje únik proudu a ověří, že vás chránič v nouzi opravdu ochrání. Stiskněte ho občas – chránič má cvaknout a vypnout. Když necvakne, nechte ho vyměnit, chráníte s ním životy.
Smím si sám vyměnit jistič?
Nedělejte to. Zásahy v rozvaděči patří elektrikáři s platným osvědčením podle nařízení vlády č. 194/2022 Sb., které od 1. 7. 2022 nahradilo starou vyhlášku 50/1978. A i kdybyste si troufli: výchozí revizi vám udělá jen revizní technik a ten do zprávy uvádí, kdo instalaci provedl, včetně IČ a čísla oprávnění. Bez platné revize navíc můžete mít problém s pojišťovnou. Vy smíte páčky nahazovat, ne měnit.
Jaký je rozdíl mezi jističem a proudovým chráničem?
Jistič chrání kabel před přetížením a zkratem, aby se vedení nepřehřálo. Proudový chránič chrání člověka: hlídá, jestli proud neuniká mimo obvod, třeba přes tělo, a vypne během zlomku sekundy. Jedno druhé nenahradí.
Je rozvaděč podlahového topení elektro zařízení?
Není. I když se mu běžně říká rozvaděč, jde o rozdělovač topné vody s hlavicemi a průtokoměry, který rozvádí otopnou vodu do jednotlivých okruhů podlahovky. S elektroinstalací nemá nic společného.
Jak často se dělá revize staveništního rozvaděče?
Nejméně jednou za půl roku a navíc po každém přemístění. Je to nejkratší lhůta ze všech, protože jde o prozatímní zařízení ve ztížených podmínkách.
